零拷贝

零拷贝是服务器网络编程的关键，任何性能优化都离不开。 常用的零拷贝有 mmap 和 sendFile。 那么，他们在 OS 里，到底是怎么样的一个的设计？ 本文将简单聊聊 mmap 和 sendFile 这两个零拷贝。

传统数据读写的劣势

初学 Java 时，我们在学习 IO 和 网络编程时，会使用以下代码：

        File file = new File("index.html");
        RandomAccessFile raf = new RandomAccessFile(file, "rw");

        byte[] arr = new byte[(int) file.length()];
        raf.read(arr);

        Socket socket = new ServerSocket(8080).accept();
        socket.getOutputStream().write(arr);

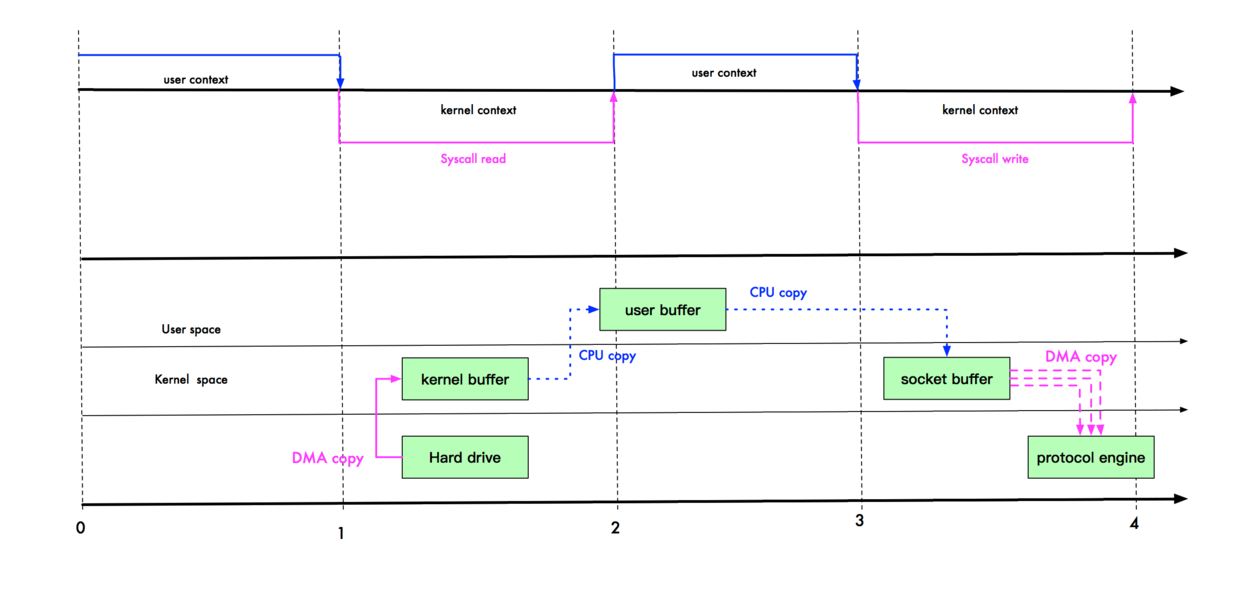

  • 我们会调用 read 方法读取 index.html 的内容—— 变成字节数组，然后调用 write 方法，将 index.html 字节流写到 socket 中，那么，我们调用这两个方法，在 OS 底层发生了什么呢？ alt 上图中，上半部分表示用户态和内核态的上下文切换。下半部分表示数据复制操作。下面说说他们的步骤：
  1. read 调用导致用户态到内核态的一次变化，同时，第一次复制开始：DMA（Direct Memory Access，直接内存存取，即不使用 CPU 拷贝数据到内存，而是 DMA 引擎传输数据到内存，用于解放 CPU） 引擎从磁盘读取 index.html 文件，并将数据放入到内核缓冲区。
  2. 发生第二次数据拷贝，即：将内核缓冲区的数据拷贝到用户缓冲区，同时，发生了一次用内核态到用户态的上下文切换。
  3. 发生第三次数据拷贝，我们调用 write 方法，系统将用户缓冲区的数据拷贝到 Socket 缓冲区。此时，又发生了一次用户态到内核态的上下文切换。
  4. 第四次拷贝，数据异步的从 Socket 缓冲区，使用 DMA 引擎拷贝到网络协议引擎。这一段，不需要进行上下文切换。
  5. write 方法返回，再次从内核态切换到用户态。 如你所见，复制拷贝操作太多了。如何优化这些流程？

mmap 优化

mmap 通过内存映射，将文件映射到内核缓冲区，同时，用户空间可以共享内核空间的数据。这样，在进行网络传输时，就可以减少内核空间到用户控件的拷贝次数。如下图： alt

  • 如上图，user buffer 和 kernel buffer 共享 index.html。如果你想把硬盘的 index.html 传输到网络中，再也不用拷贝到用户空间，再从用户空间拷贝到 Socket 缓冲区。
  • 现在，你只需要从内核缓冲区拷贝到 Socket 缓冲区即可，这将减少一次内存拷贝（从 4 次变成了 3 次），但不减少上下文切换次数。

sendFile

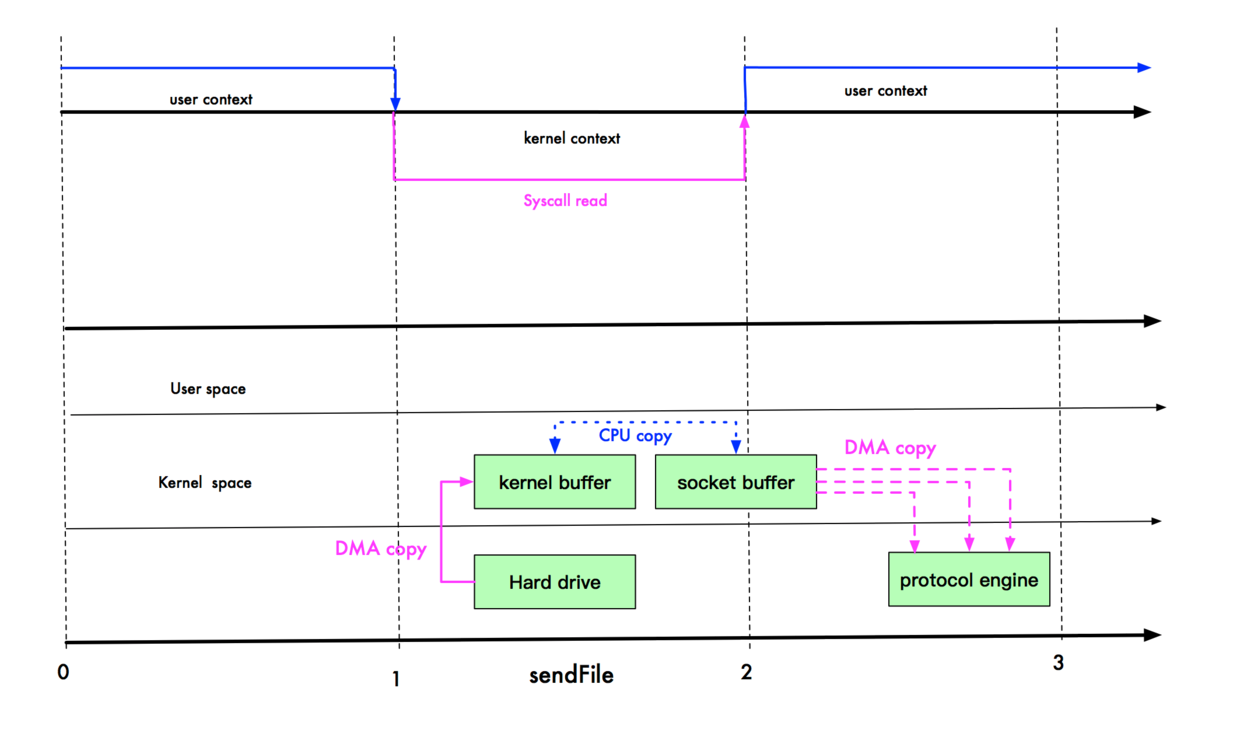

那么，还能继续优化吗？ Linux 2.1 版本 提供了 sendFile 函数，其基本原理如下：数据根本不经过用户态，直接从内核缓冲区进入到 Socket Buffer，同时，由于和用户态完全无关，就减少了一次上下文切换。 alt 如上图，我们进行 sendFile 系统调用时，数据被 DMA 引擎从文件复制到内核缓冲区，然后调用，然后掉一共 write 方法时，从内核缓冲区进入到 Socket，这时，是没有上下文切换的，因为在一个用户空间。 最后，数据从 Socket 缓冲区进入到协议栈。 此时，数据经过了 3 次拷贝，3 次上下文切换。 那么，还能不能再继续优化呢？ 例如直接从内核缓冲区拷贝到网络协议栈？ 实际上，Linux 在 2.4 版本中，做了一些修改，避免了从内核缓冲区拷贝到 Socket buffer 的操作，直接拷贝到协议栈，从而再一次减少了数据拷贝。具体如下图： alt 现在，index.html 要从文件进入到网络协议栈，只需 2 次拷贝：第一次使用 DMA 引擎从文件拷贝到内核缓冲区，第二次从内核缓冲区将数据拷贝到网络协议栈；内核缓存区只会拷贝一些 offset 和 length 信息到 SocketBuffer，基本无消耗。 等一下，不是说零拷贝吗？为什么还是要 2 次拷贝？

TIP

答：首先我们说零拷贝，是从操作系统的角度来说的。因为内核缓冲区之间，没有数据是重复的（只有 kernel buffer 有一份数据，sendFile 2.1 版本实际上有 2 份数据，算不上零拷贝）。例如我们刚开始的例子，内核缓存区和 Socket 缓冲区的数据就是重复的。 而零拷贝不仅仅带来更少的数据复制，还能带来其他的性能优势，例如更少的上下文切换，更少的 CPU 缓存伪共享以及无 CPU 校验和计算。

mmap 和 sendFile 的区别。

  1. mmap 适合小数据量读写，sendFile 适合大文件传输。
  2. mmap 需要 4 次上下文切换，3 次数据拷贝；sendFile 需要 3 次上下文切换，最少 2 次数据拷贝。
  3. sendFile 可以利用 DMA 方式，减少 CPU 拷贝，mmap 则不能（必须从内核拷贝到 Socket 缓冲区）。

在这个选择上：rocketMQ 在消费消息时，使用了 mmap。kafka 使用了 sendFile。
