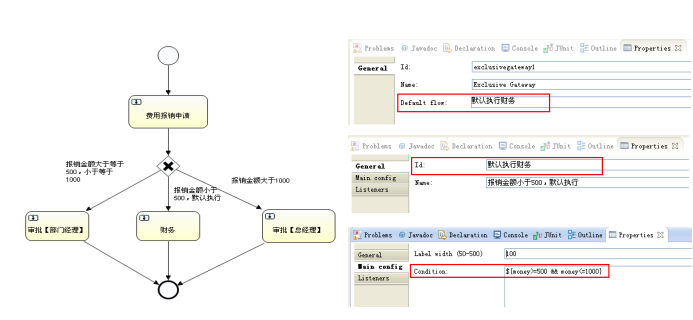

排他网关(ExclusiveGateWay)

alt 说明:

  1. 一个排他网关对应一个以上的顺序流
  2. 由排他网关流出的顺序流都有个conditionExpression元素,在内部维护返回boolean类型的决策结果。
  3. 决策网关只会返回一条结果。当流程执行到排他网关时,流程引擎会自动检索网关出口,从上到下检索如果发现第一条决策结果为true或者没有设置条件的(默认为成立) ,则流出。
  4. 如果没有任何一个出口符合条件,则抛出异常 使用流程变量,设置连线的条件,并按照连线的条件执行工作流,如果没有条件符合的条件,则以默认的连线离开

并行网关(parallelGateWay)

  • 说明
  1. 一个流程中流程实例只有1个,执行对象有多个
  2. 并行网关的功能是基于进入和外出的顺序流的: 分支(fork): 并行后的所有外出顺序流,为每个顺序流都创建一个并发分支。 汇聚(join): 所有到达并行网关,在此等待的进入分支, 直到所有进入顺序流的分支都到达以后, 流程就会通过汇聚网关。
  3. 并行网关的进入和外出都是使用相同节点标识
  4. 如果同一个并行网关有多个进入和多个外出顺序流, 它就同时具有分支和汇聚功能。 这时,网关会先汇聚所有进入的顺序流,然后再切分成多个并行分支。
  5. 并行网关不会解析条件。 即使顺序流中定义了条件,也会被忽略。 并行网关不需要是“平衡的”(比如, 对应并行网关的进入和外出节点数目不一定相等)。如图中标示是合法的:

public class ParallelGateWayTest {

	ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

	/**部署流程定义(从inputStream)*/
	@Test
	public void deploymentProcessDefinition_inputStream(){
		InputStream inputStreamBpmn = this.getClass().getResourceAsStream("parallelGateWay.bpmn");
		InputStream inputStreamPng = this.getClass().getResourceAsStream("parallelGateWay.png");
		Deployment deployment = processEngine.getRepositoryService()//与流程定义和部署对象相关的Service
						.createDeployment()//创建一个部署对象
						.name("并行网关")//添加部署的名称
						.addInputStream("parallelGateWay.bpmn", inputStreamBpmn)//
						.addInputStream("parallelGateWay.png", inputStreamPng)//
						.deploy();//完成部署
		System.out.println("部署ID:"+deployment.getId());//
		System.out.println("部署名称:"+deployment.getName());//
	}

	/**启动流程实例*/
	@Test
	public void startProcessInstance(){
		//流程定义的key
		String processDefinitionKey = "parallelGateWay";
		ProcessInstance pi = processEngine.getRuntimeService()//与正在执行的流程实例和执行对象相关的Service
						.startProcessInstanceByKey(processDefinitionKey);//使用流程定义的key启动流程实例,key对应helloworld.bpmn文件中id的属性值,使用key值启动,默认是按照最新版本的流程定义启动
		System.out.println("流程实例ID:"+pi.getId());//流程实例ID    101
		System.out.println("流程定义ID:"+pi.getProcessDefinitionId());//流程定义ID   helloworld:1:4
	}

	/**查询当前人的个人任务*/
	@Test
	public void findMyPersonalTask(){
		String assignee = "商家";
		List<Task> list = processEngine.getTaskService()//与正在执行的任务管理相关的Service
						.createTaskQuery()//创建任务查询对象
						/**查询条件(where部分)*/
						.taskAssignee(assignee)//指定个人任务查询,指定办理人
//						.taskCandidateUser(candidateUser)//组任务的办理人查询
//						.processDefinitionId(processDefinitionId)//使用流程定义ID查询
//						.processInstanceId(processInstanceId)//使用流程实例ID查询
//						.executionId(executionId)//使用执行对象ID查询
						/**排序*/
						.orderByTaskCreateTime().asc()//使用创建时间的升序排列
						/**返回结果集*/
//						.singleResult()//返回惟一结果集
//						.count()//返回结果集的数量
//						.listPage(firstResult, maxResults);//分页查询
						.list();//返回列表
		if(list!=null && list.size()>0){
			for(Task task:list){
				System.out.println("任务ID:"+task.getId());
				System.out.println("任务名称:"+task.getName());
				System.out.println("任务的创建时间:"+task.getCreateTime());
				System.out.println("任务的办理人:"+task.getAssignee());
				System.out.println("流程实例ID:"+task.getProcessInstanceId());
				System.out.println("执行对象ID:"+task.getExecutionId());
				System.out.println("流程定义ID:"+task.getProcessDefinitionId());
				System.out.println("########################################################");
			}
		}
	}

	/**完成我的任务*/
	@Test
	public void completeMyPersonalTask(){
		//任务ID
		String taskId = "4302";
		processEngine.getTaskService()//与正在执行的任务管理相关的Service
					.complete(taskId);
		System.out.println("完成任务:任务ID:"+taskId);
	}
